Wichtige Details
- Spezialisierte Variante unseres bewährten Produktionslinien-Durchflussmessers (FCO792)
- Automatische Steuerung des Ultra-Niederdruckreglers
- Direkte Korrelation zu harmonisierten Prüfnormen / oder : Direkte Anlehnung an internationale Prüfkriterien
- Produktspezifische Parameter zur Prüfoptimierung
- Prüfung von niedrigen und hohen Durchflüssen in einem einzigen Gerät
Erweiterte Differenzdruck-Leckprüfung
Aufbauend auf dem Erfolg des bewährten FCS510 und des fortschrittlichen FCO792 stellt das FCS610 die neueste Generation von Dichtheitsprüfgeräten für Gerätegehäuse und Brennkammern von Furness Controls dar. Es wurde entwickelt, um den harmonisierten Prüfnormen für Gas- und Öl-basierte Heizkesselsysteme zu entsprechen. Das FCS610 kombiniert die erweiterten Funktionen des FCO792 mit einer zusätzlichen, extrem fein regelbaren Niederdrucksteuerung, die für diese anspruchsvollen Tests erforderlich ist.
Leistung
Schnelle Prüfzeiten mit weltweit anerkannten Genauigkeitsniveaus bei ultraniedrigen Drücken
Kommunikation
PROFINET und EtherNet/IP ermöglichen den einfachen Anschluss an eine SPS; weitere Kommunikationsoptionen sind RS232, RS485, LAN (seriell über TCP/IP) und USB
Einbindung
Pnuematische Ausgänge und digitale E/A sorgen dafür, dass diese Produktionslinienprüfgeräte in viele Vorrichtungsaufbauten integriert werden können
Flexible Optionen
Die automatische Niederdruckregelung sorgt dafür, dass sowohl Gehäuse als auch Brennkammern mit einem einzigen Gerät geprüft werden können.
Touchscreen
Die Bedienoberfläche des Geräts besteht aus einem großzügig dimensionierten kapazitiven Farb-Touchscreen. Sie bietet eine intuitive Menüführung zur Programmierung und stellt zahlreiche Anzeigemodi zur Verfügung – darunter den Betriebsstatus sowie sofortige grafische Testergebnisse während des Prüfprozesses.
Datenlogger
Der eingebaute Datenlogger speichert Testergebnisse lokal, um sie einfach abrufen oder exportieren zu können. Die Ergebnisse können auf dem Gerät mit Hilfe des übersichtlichen Displays analysiert oder über einen USB-Speicherstick zur Analyse auf einem PC exportiert werden. Eine unverzichtbare Ergänzung für sicherheitskritische Prüfungen

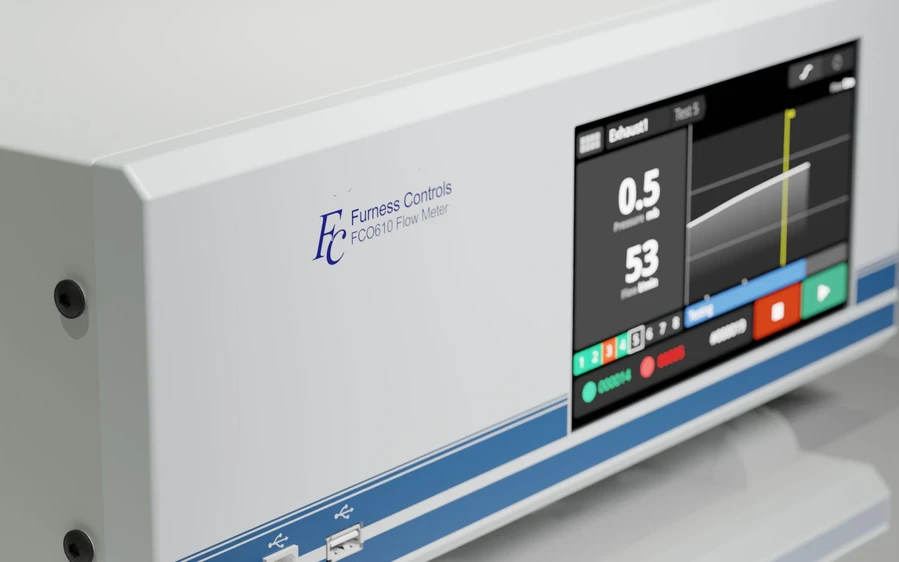

Intuitive und schnelle Touchscreen-Anzeige
- Klare numerische Werte, detaillierte grafische Darstellung und einfach zu bedienende Taste
- Schnelle Auswahl zwischen 300 konfigurierbaren Produkten, jedes mit bis zu 16 anpassbaren Schritten
- Mit der Datenlogger-Funktion können Sie alle Daten der letzten 1.000.000 Produkttests durchsuchen und exportieren
- Ändern Sie Einstellungen und konfigurieren Sie Tests schnell und einfach mit dem intuitiven, auf Symbolen basierenden Menüsystem

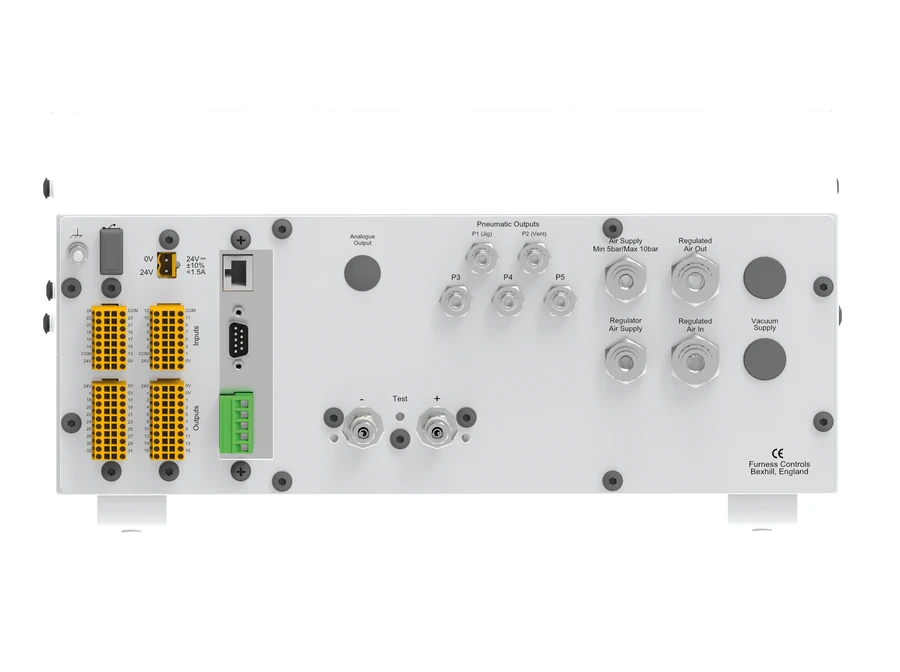

Diese Durchflussmessgeräte bieten eine perfekte Plattform, um die Kosten und die Komplexität von Prüfstationen zu reduzieren, da sie ganz ohne SPS auskommen. Durch die Verwendung von elektrischen E/A und pneumatischen Ausgängen können die Geräte selbst die gesamte Prüfstation steuern. Durch die Integration von Barcode-Scanning, Etikettendruck und Vorrichtungsverriegelung kann eine echte fehlerfreie Produktion gewährleistet werden.
Kommunikation
- Freiprogrammierbare elektrische E/A-Anschlüsse
- Freiprogrammierbare pneumatische Ausgänge
- Moderne industrielle Kommunikationsschnittstellen wie PROFINET und EtherNet/IP
- Andere Kommunikationsarten wie RS232, RS485, USB und Standard TCP/IP über Ethernet
Theorie
Bei der Prüfung der Gehäuseintegrität wird Luft mit einem bestimmten und geregelten Druck in den Rauchabzug eingeleitet. Der resultierende Luftstrom muss unter einem bestimmten Grenzwert liegen, der vom Innenvolumen des Geräts abhängt. Fehlende oder beschädigte Gehäusedichtungen führen zu einem übermäßigen Luftstrom und zu einem schlechten Testergebnis. Korrekt angebrachte und vollständige Dichtungen begrenzen den Luftstrom auf einen Wert unterhalb des festgelegten Grenzwerts und führen zu einem bestandenen Ergebnis.
Der FCS610 verfügt über 300 Produkt- und 300 Prüfspeicherplätze, so dass für jedes Modell Ihrer Produktpalette variantenspezifische Prüfungen programmiert werden können. Die eingebaute Barcode-Leseunterstützung und die Möglichkeit, Ergebnisdaten zu speichern, bieten eine vollständige Rückverfolgbarkeit zu individuell serialisierten Produkten. Die Eingabe des Barcodelesers kann vom Benutzer so programmiert werden, dass die Produktauswahl, die Seriennummer und sogar die Benutzer-ID abgefragt werden, bevor ein Test gestartet wird. Die Prüfung der Verbrennungsfestigkeit erfolgt in der Regel nach den gleichen Prinzipien wie die Prüfung der Unversehrtheit des Gehäuses, jedoch bei höherem Druck. Dies ist kein Problem für das FCS610 mit seinem automatischen Druckregler und der prüfungsspezifischen Ratensteuerung.
