Wichtige Details
- Klassisches Prandtl-Design für die meisten Kanalgrößen
- Konstruktion aus rostfreiem Stahl
- Geeignet für Temperaturen bis zu 500 °C
- Versionen zum Einbau oder für den Handbetrieb
Einfachheit bei der Durchflussmessung

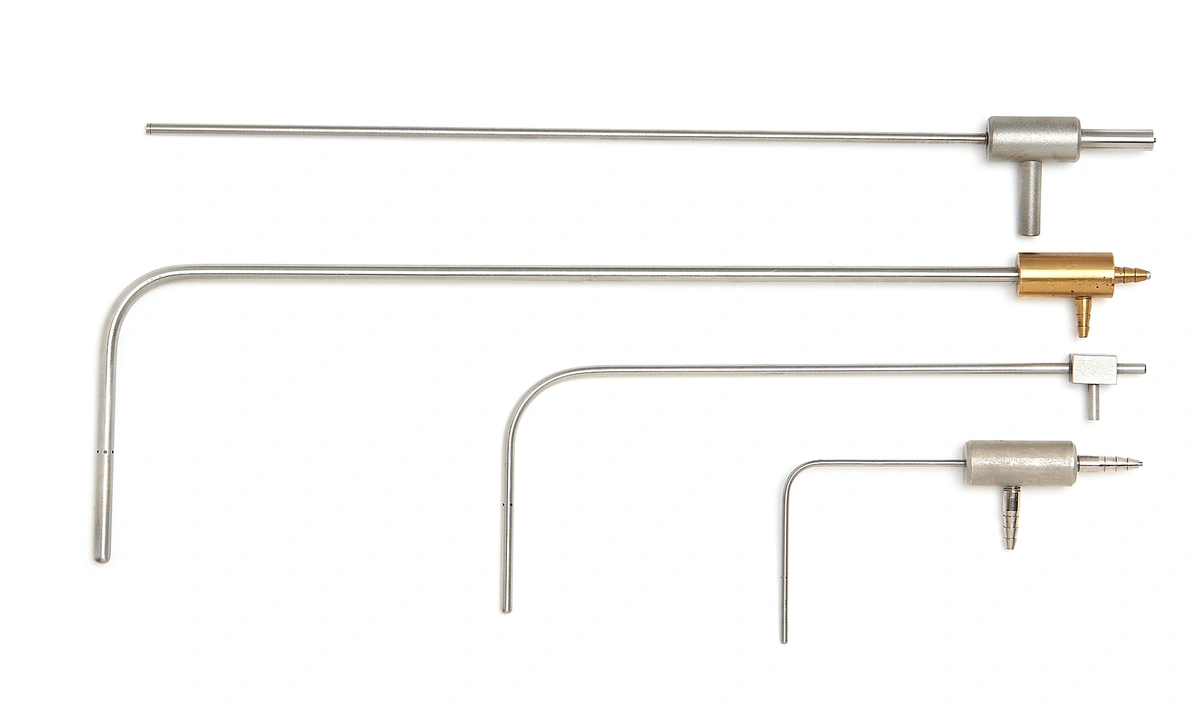

Unsere Pitot-Rohre haben ein klassisches Design mit einer halbkugelförmigen Nase und einem gebogenen Schaft. Sie sind aus rostfreiem Stahl mit Messingverschraubungen gefertigt und können in verschiedenen Durchmessern (2,1 – 25 mm) und Längen für jede Anwendung geliefert werden.
Ein K-Faktor von 1,00 ermöglicht kalibrierte Differenzdruckmesswerte für Luft- und Gasströme. Die Rohre sind mit einer Reihe von Anschlüssen für die Installation in Kanälen oder Rohren erhältlich oder können zur Messung der freien Luftgeschwindigkeit in der Hand gehalten werden. Die Option eines integrierten Thermoelementes ermöglicht eine automatische Temperaturmessung und -korrektur.
Theorie

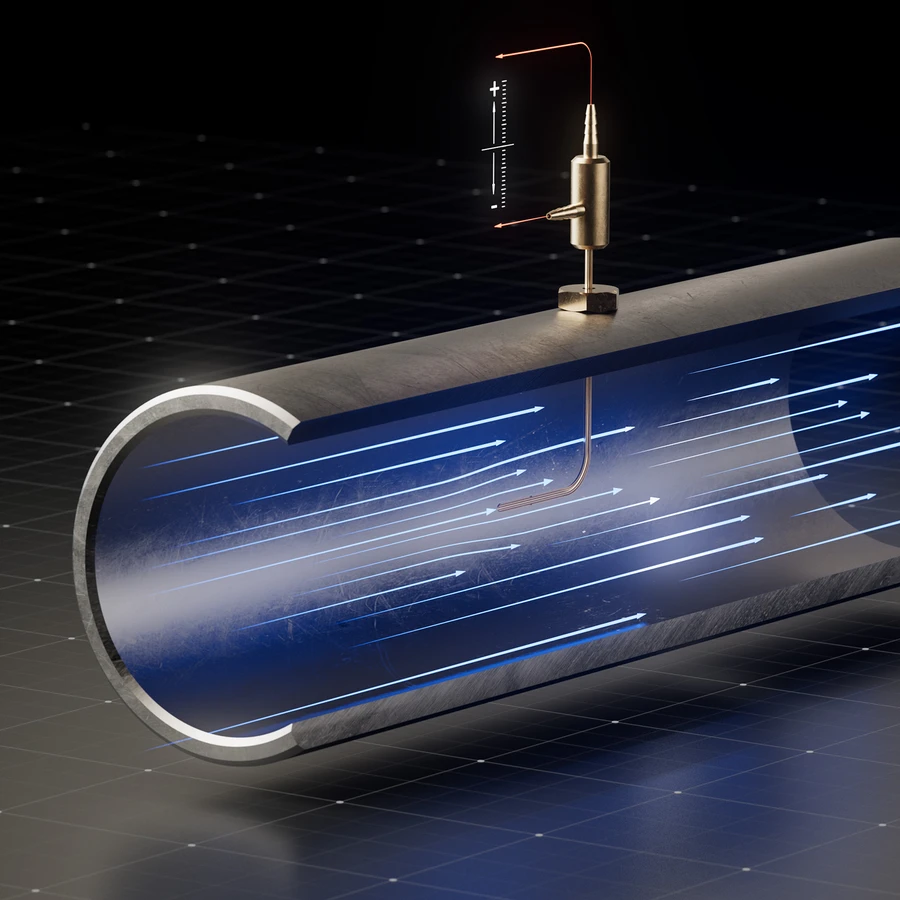

Das Pitot-Rohr macht sich die grundlegenden Prinzipien der Fluiddynamik zunutze und misst durch ein einfaches, aber ausgeklügeltes Doppelrohrdesign sowohl den statischen als auch den dynamischen Druck gleichzeitig. Wenn das zu messende Gas in das nach vorne gerichtete Pitot-Rohr fließt, erzeugt es einen messbaren Gesamtdruck, während die seitlichen Anschlüsse den statischen Druck des Gasstromes erfassen. Diese Druckdifferenz entspricht dem Geschwindigkeitsdruck und bietet Ihnen eine unvergleichliche Genauigkeit bei der Messung von Durchflussraten in allen Bereichen, von industriellen Prozessen bis hin zur Flugzeuginstrumentierung.
Ob Sie nun HLK-Systeme optimieren, Windkanäle kalibrieren oder kritische Strömungsprozesse überwachen, unsere Pitot-Rohre liefern zuverlässige Echtzeitdaten mit minimalen Systemstörungen und praktisch ohne Druckverlust.
